Что входит в проект замены кровли здания

Замена кровли — это не только демонтаж старого покрытия и укладка нового материала. Крыша представляет собой систему, в которой совместно работают несущие конструкции, основание, пароизоляция, утеплитель, гидроизоляция, водоотвод и узлы примыканий. Ошибка в одном элементе может привести к протечкам, конденсату, намоканию теплоизоляции, коррозии металла или гниению древесины.

Поэтому проект должен отвечать не только на вопрос, чем перекрыть здание. Он определяет, какие конструкции можно сохранить, что требуется демонтировать или усилить, как будет отводиться вода и какие решения обеспечат надёжную эксплуатацию крыши после ремонта.

В проект замены кровли обычно входят результаты обследования, пояснительная записка, расчёты нагрузок и теплотехнических характеристик, план кровли, разрезы, конструктивные узлы, решения по водоотведению, спецификации материалов и ведомость объёмов работ. При необходимости комплект дополняется сметой, проектом усиления конструкций и решениями по организации строительных работ:

1. Исходные данные и обследование.
2. Пояснительная записка.
3. Расчёты.
4. План и разрезы кровли.
5. Конструктивные узлы.
6. Водоотведение.
7. Спецификации.
8. Ведомость объёмов и смета.

В статье рассмотрим каждый из пунктов подробнее.

Сбор исходных данных и обследование

Проектирование замены кровли начинается с задания и изучения исходной документации. Проектировщику необходимы технический паспорт здания, имеющиеся чертежи, сведения о предыдущих ремонтах, назначении помещений верхнего этажа, установленном на крыше оборудовании и планах заказчика. Замена рулонного покрытия на аналогичное решение и устройство новой скатной крыши — разные по сложности инженерные задачи.

Затем проводится обследование. Специалисты оценивают состояние покрытия, стяжки, утеплителя, пароизоляции, плит, стропил, прогонов, обрешётки, парапетов, карнизов, водостоков и примыканий. Выявляются протечки, застой воды, трещины, вздутия, коррозия, деформации и повреждения древесины. Для проверки скрытых слоёв при необходимости выполняются локальные вскрытия и инструментальные исследования.

По результатам определяется фактический объём работ. Может выясниться, что недостаточно заменить верхнее покрытие: необходимо просушить или заменить утеплитель, восстановить пароизоляцию, отремонтировать основание, усилить стропильную систему либо переустроить водоотвод.

Из каких разделов состоит проект замены кровли

Пояснительная записка

В ней приводятся сведения об объекте, описание существующего состояния крыши, причины ремонта и обоснование принятых решений. Указываются тип новой кровли, последовательность слоёв, требования к материалам и условия выполнения работ.

Пояснительная записка помогает заказчику и подрядчику одинаково понимать задачу: какие дефекты необходимо устранить, какие конструкции сохраняются и какого результата требуется достичь после завершения ремонта.

Расчёты нагрузок и несущей способности

При изменении конструкции кровли проверяется, способны ли плиты, стропила, фермы и прогоны воспринимать новые нагрузки. Учитываются вес материалов, снеговое и ветровое воздействие, нагрузка от обслуживания, ограждений и установленного оборудования.

Расчёт особенно важен при замене лёгкого покрытия более тяжёлым, устройстве новой стяжки, дополнительного утепления или изменении формы крыши. Если несущей способности недостаточно, в проект включают ремонт или усиление конструкций.

Укладка нового покрытия без такой проверки может привести к прогибам, деформациям и повреждениям несущих элементов. Поэтому выбор материала должен основываться не только на цене и внешнем виде.

Теплотехнические и влажностные решения

Для отапливаемого здания определяются характеристики и толщина теплоизоляции, расположение пароизоляционного слоя, необходимость вентиляционного зазора или аэраторов. Задача состоит не просто в увеличении слоя утеплителя, а в предотвращении накопления влаги внутри конструкции.

Для производственных, складских и других объектов с особым микроклиматом учитываются температура, влажность и технологические выделения помещений. Неправильное расположение пароизоляции или отсутствие вентиляции может привести к увлажнению утеплителя даже при полностью герметичном наружном покрытии.

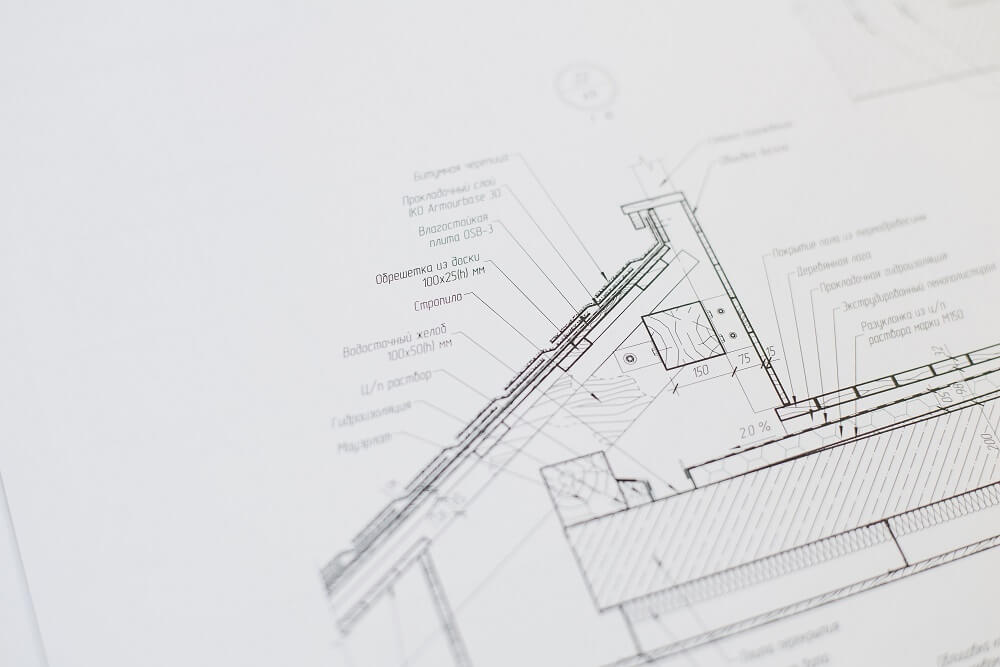

Планы, разрезы и конструктивные узлы

Графическая часть служит непосредственным руководством для подрядчика. План кровли содержит размеры и отметки, направления уклонов, расположение коньков, ендов, парапетов, воронок, желобов, труб, деформационных швов, выходов на крышу и оборудования.

На разрезах показывается послойная конструкция кровли: основание, пароизоляция, утеплитель, стяжка, гидроизоляция и защитные слои. Это позволяет точно понимать последовательность монтажа и толщину каждого элемента.

Отдельно разрабатываются примыкания к стенам, парапетам, вентиляционным и лифтовым шахтам, трубам, фонарям и карнизам. Для скатных крыш нужны решения по конькам, ендовам, свесам и креплению покрытия. Ошибки в таких местах чаще всего становятся причиной протечек после ремонта.

Система водоотведения

Проект определяет направление стока, уклоны, количество и расположение воронок либо наружных водостоков. При реконструкции проверяется возможность использования существующих стояков и выпусков.

Недостаточный уклон или неправильно размещённая воронка приводят к образованию луж и ускоренному разрушению покрытия. Зимой скопившаяся вода замерзает, расширяется и постепенно повреждает гидроизоляцию. Поэтому водоотведение рассматривается как часть общей кровельной системы, а не как отдельный набор комплектующих.

При необходимости предусматриваются дополнительные уклонообразующие слои, аварийные переливы, обогрев водостоков и защита воронок от загрязнения.

Пожарная безопасность и безопасная эксплуатация

В документации учитываются требования к пожарным характеристикам материалов, узлам возле противопожарных преград, дымоходов и оборудования. При необходимости предусматриваются молниезащита, заземление металлических элементов и восстановление существующей системы после ремонта.

Также проектируются безопасные пути доступа, ограждения, лестницы, переходные мостики, снегозадержатели и места крепления страховочных систем. Конкретный состав зависит от высоты, уклона, назначения здания и оборудования на крыше.

Такие решения важны не только во время строительства. Они обеспечивают безопасность работников, которые в дальнейшем будут очищать водостоки, обслуживать вентиляцию, антенны и другое оборудование.

Спецификации и объёмы работ

В спецификациях фиксируются материалы и изделия с необходимыми характеристиками: утеплитель, пароизоляция, мембраны или рулонные покрытия, крепёж, металлические элементы, воронки, ограждения и комплектующие.

Благодаря этому предложения подрядчиков можно сравнивать по единому техническому заданию, а не только по итоговой цене. Заказчик видит, какие материалы заложены в проект, каковы их параметры и какое количество потребуется.

Ведомости объёмов содержат перечень демонтажных и монтажных работ. В зависимости от задания и стадии проектирования может разрабатываться смета, позволяющая заранее оценить бюджет и сократить риск непредвиденных расходов.

Организация работ

Для действующего здания продумываются очерёдность демонтажа, временная защита помещений от осадков, подача и складирование материалов, удаление строительных отходов и меры безопасности.

На производственных и общественных объектах учитываются режим эксплуатации и нахождение людей или оборудования внутри. Работы могут разделяться на участки, чтобы не оставлять большую площадь здания без защиты при внезапном дожде.

Что получает заказчик

Состав комплекта зависит от задания, категории объекта и характера ремонта. Обычно он включает материалы обследования, пояснительную записку, расчёты, планы, разрезы, конструктивные узлы, спецификации и ведомости объёмов. При необходимости добавляются смета и решения по организации строительства.

Грамотный проект позволяет точно определить материалы, получить сопоставимые предложения от подрядчиков и контролировать качество монтажа. Главное — он устраняет не только видимые повреждения, но и причины протечек, которые могут находиться внутри конструкции.
